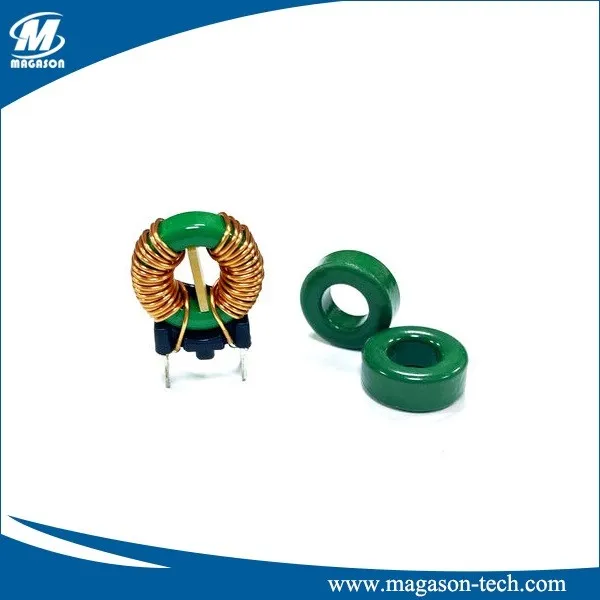

Ferrietringen zijn keramische verbindingen die magnetische eigenschappen vertonen. De materialen zijn meestal metaaloxidekeramiek bestaande uit oxiden van ijzer, nikkel-zink of mangaan-zink. Ferrietringkernen zijn deegnootvormige of cilindrisch gevormde ferrietstukken.
Het doel van ferrietringen is het onderdrukken van ruis in het circuit zonder aarding. Ferrietringkernen onderdrukken niet alleen interferentie, maar ook ruis, overspraak en andere hoogfrequente storingen van voedingsspanningslijnen, gegevenssignaallijnen en grondvliegtuigen. De ferrietringkernen worden vaak gebruikt in printplaten voor het regelen van parasitaire oscillatie, RF -koppeling en ontkoppeling van de voeding.
Voordelen van ferrietringkernen
- Biedt een hoge weerstand en magnetische efficiëntie tegen externe magnetische velden.
- Hun uniforme dwarsdoorsneden, lichtgewicht en klein formaat verminderen het gebied dat op de printplaat wordt bezet.
- De torusvormige vorm van de ferrietringkernen maakt de magnetische flux gemakkelijk ontsnappen, waardoor de kans op straling wordt verminderd.
- Milieuvriendelijk.
- De lage impedantie verhoogt de efficiëntie en de elektrische prestaties van het systeem of circuit waar ferrietringkernen worden gebruikt.
| Type kernen | Afmetingen (mm) | Effectieve parameter | Al waarde | ||||||||
| D1 | D2 | H | AE (M㎡) | LE (mm) | Ve (mm³) | P3 | H6K | H8K | H10K | Gewicht (G) | |
| T2.54x1.27x1.27 | 2.54±0.2 | 1.27±0.15 | 1.27±0.15 | 0.075 | 5.531 | 4.268 | 440±20％ | 880±20％ | 1320±20％ | 1761±20％ | 0.03 |
|
T3.05x1.27x1.27 |
3.05±0.25 | 1.27±0.15 | 1.27±0.15 | 1.037 | 5.99 | 6.211 | 570±20％ | 1112±20％ | 1668±20％ | 2224±20％ | 0.04 |
| T3.5x1.78x1.78 | 3.50±0.25 | 1.78±0.20 | 1.78±0.20 | 1.433 | 7.62 | 10.919 | 570±20％ | 1168±20％ | 1752±20％ | 2336±20％ | 0.05 |
| T3.94x2.24x1.27 | 3.94±0.3 | 2.24±0.2 | 1.27±0.15 | 1.052 | 9.196 | 9.677 | 360±20％ | 739±20％ | 1078±20％ | 1438±20％ | 0.05 |
| T4x2x1 | 4.0±0.3 | 2.0±0.2 | 1.0±0.1 | 1.0 | 9.06 | 9.06 | 330±20％ | 690±20％ | 970±20％ | 1400±20％ | 0.06 |
| T5x3x2 | 5.0±0.3 | 3.0±0.3 | 2.0±0.2 | 2.0 | 12.3 | 24.6 | 470±20％ | 1000±20％ | 1400±20％ | 2000±20％ | 0.14 |
| T6x3x2 | 6.0±0.3 | 3.0±0.3 | 2.0±0.2 | 3.0 | 14.1 | 42.4 | 660±20％ | 1400±20％ | 1950±20％ | 2800±20％ | 0.21 |
| T8x4x3 | 8.0±0.3 | 4.0±0.3 | 3.0±0.2 | 4.5 | 20.4 | 91.9 | 1030±20％ | 2070±20％ | 2910±20％ | 4150±20％ | 0.56 |
| T9x5x3 | 9.0±0.3 | 5.0±0.3 | 3.0±0.2 | 6.1 | 22.0 | 134 | 850±20％ | 1800±20％ | 2500±20％ | 3500±20％ | 0.60 |
| T10x6x3 | 10.0±0.3 | 6.0±0.3 | 3.0±0.2 | 6.1 | 25.1 | 153 | 740±20％ | 1550±20％ | 2150±20％ | 3050±20％ | 0.90 |
