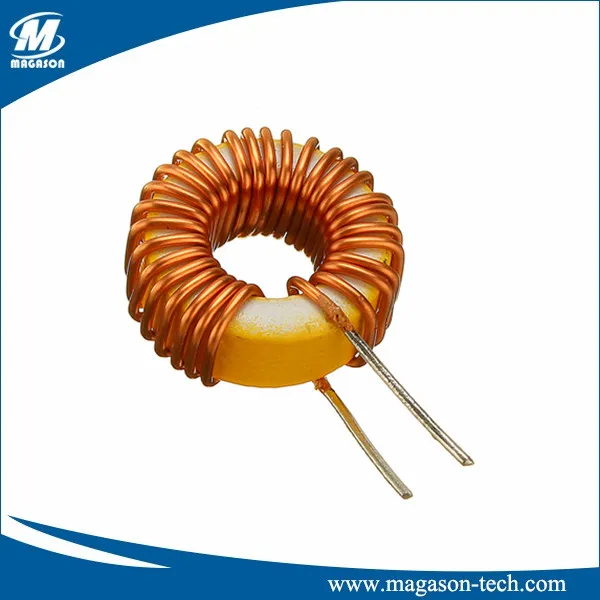

Toroid Core Inductor is genoemd naar hun torusvorm, wat betekent dat ze een donutachtige vorm hebben. Deze inductoren hebben een torusvormige magnetische kern met specifieke wikkeldraad, die wordt gebruikt om AC (wisselstroom) met een hogere frequentie te blokkeren of te verstikken, en zo DC (gelijkstroom) in een elektronisch circuit te laten stromen. De naam inductor (smoorspoel) is niet voor elk geval beperkt. Het wordt gebruikt wanneer een inductor wordt toegepast voor het blokkeren of ontkoppelen van hogere frequenties. In het andere geval wordt het eenvoudigweg behandeld als de inductor, wanneer het wordt gebruikt in de afgestemde circuits of de elektronische filters.
Eén van onze specialiteiten is de Toroid Core Inductor. Het wordt gebruikt voor toepassingen zoals stroomdetectietransformatoren, common-mode-inductoren, schakelende regelaarinductoren, ingangsfilterinductoren en meer. Deze Toroid Core Inductor biedt een uitstekende prijs-kwaliteitsverhouding. Ze zijn over het algemeen kleiner van formaat en kosten minder dan andere inductoren, maar leveren op geen enkele manier kwaliteit op.
Functie
Nuttig in een breed scala aan toepassingen voor stroomconvertoren en lijnfilters.
Torusvormige verdeelde opening zorgt voor minder lekkage van magnetische flux.
Hoge verzadigingsstroom.
Toroidale stroominductoren met hoge stroomcapaciteit
Ideaal voor DC/DC-converter, EMI-filtertoepassingen
Lage straling
Laag kernverlies
Voeg -V toe voor verticale montage, -H voor horizontale montage na het onderdeelnummer
Materiaal
1. Kobaltlegering
2. Ijzerpoederkern
3.Sendust-kern
4. Ferrietkern
5. Nikkellegeringen
6. Amorf
7. Aangedreven strijkijzer
8. Siliciumijzer
Opties
- Verpakking: Bulk is standaard
- Montage: (V)ertisch en (H)orizontaal is standaard
- Inductie: optionele waarden beschikbaar
| Catalogus NR. | Type | Inductie | Afmeting (mm) | Werkfrequentie | |||
| MAX | MAX | MAX | ±0.5 | ||||
| A | B | C | D | ||||
| MGS-1 | T16-26,52 | 1.0-10.0uH | 6 | 3.5 | 6 | 2.5 | 10.0-100.0 KHz |
| MGS-2 | T20-26,52 | 1.0-10.0uH | 7 | 4 | 7 | 3 | 10.0-100.0 KHz |
| MGS-3 | T25-26,52 | 1.0-15.0uH | 8.5 | 4.5 | 8.5 | 3.5 | 10.0-100.0 KHz |
| MGS-4 | T26-26,52 | 1.0-25.0uH | 8.5 | 7 | 8.5 | 6 | 10.0-100.0 KHz |
| MGS-5 | T30-26,52 | 2.0-30.0uH | 10 | 5.5 | 10 | 4.5 | 10.0-100.0 KHz |
| MGS-6 | T37-26,52 | 2.0-35.0uH | 12 | 5.5 | 12 | 4.5 | 10.0-100.0 KHz |
Wij produceren en leveren op maat gemaakte en standaard ringkerninductoren die vakkundig voldoen aan de specificaties en deze zelfs overtreffen. We testen ook al onze op maat gemaakte ringkerninductoren volledig, zodat u er zeker van kunt zijn dat u het hoogste kwaliteitsniveau ontvangt wanneer ze met specifieke apparatuur werken.
